Die Steuerung Eilgang Vorschub wird in LOGO!8.2 erstellt und mit einem

virtuellen Modell betrieben. Ohne Änderung kann dann die reale Anlage angeschlossen werden.

Über das Programm LOGO_OPC_WLAN kann mit dem App NI Datadashboard beobachtet und gesteuert werden


Virtuelles Modell:

Wichtiger Hinweis:  Über die Software können die Eingänge einer SPS nicht beschrieben werden, es müssen dort Spannungen anliegen. Es werden deshalb ergänzend zu den Eingängen Merker verwendet. Im LOGO-Programm werden diese mit ODER verknüpft, somit läuft das Programm virtuell und dann ohne Änderung bei einem realen Aufbau.


Vorgang:

1.  Erstellen des Programms in LOGO und übertragen auf die

     LOGO

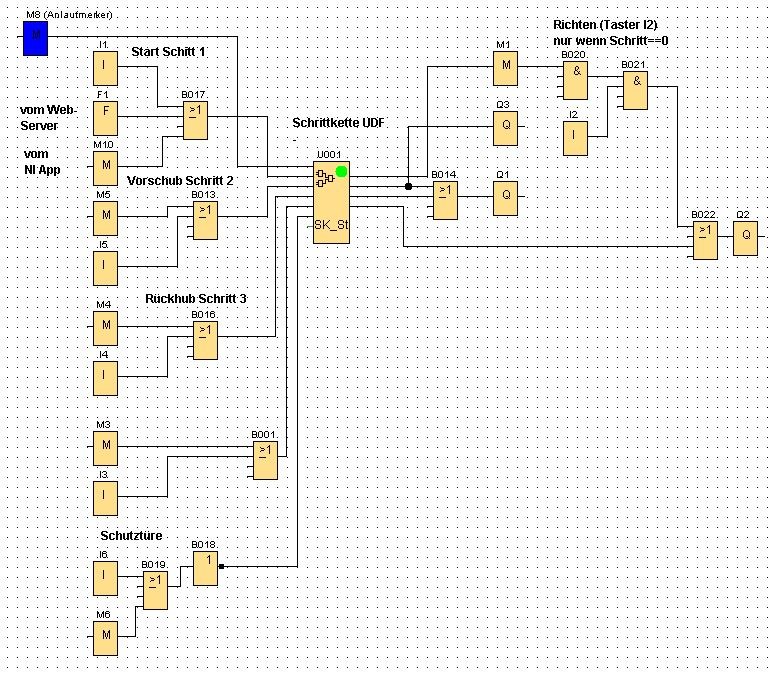

Hinweise zum Programm:

1.  Blau = Startmerker (INIT) für die Schrittkette

2.  Schrittkette ist als bibl. Baustein fertig und wird nur hochgeladen. Wenn man die

     Vergrößerung anwählt ( + - Zeichen) werden die Eingänge/Ausgänge des Bausteins      beschriftet.

    Es gibt 2 Varianten: Wenn Sie eine ältere LOGO Haben dann SK Standard

     Wenn Sie eine neuere haben, dann SK -SF4 wählen.

3. Die Schutztüre muss geschlossen sein. Es wird sonst die Kette auf Schritt 0

   gesetzt.

4. Das Richten darf nur funktionieren, wenn die Kette = 0 ist (M1 =1)


2. OPC Server einrichten und starten. Siehe Menü 20

      Es muss beim LOGO Typ SF4 und neuer die König umgestellt werden (einmalig)

      Vorgang siehe Menü 20.


3. Virtuelles Modell starten

 Zyklenzähler läuft hoch, LED wird grün




4. Wenn mit mobilen Endgeräten gearbeitet werden soll, dann

das Tool  LOGO_OPC_WLAN.EXE starten

Vorher PC mit WLAN verbinden.


Gesamtbild

















Das Programm kann kostenlos unter Menü 28 angefordert werden. Ebenso wenn

Fragen dazu auftreten werden dies benatwortet.




  Aktualisiert

  am 26.09.2024

############
