Dieselbe Aufgabe  für die S7 1200 kann als *.pdf  incl. S71200 Programm kostenlos mit Menü 28 /Kontakte angefordert werden.

******************************************************************


Aufgabe: Ein Vorschubzylinder wird mit einen Proportional-Wegeventil geteuert. Es wird eine S7 1500 SPS verwendet. Die Sollwerte (Position, Sowertspannungen werden über das App NI Data Dashboard eingegeben).

Randbedingungen / Belegungen:

Stop =I5 (Öffner)-> nur Optional, Systemdruck -BP0 = AIN %IW 12,

Umschalt-Wegeventil 4/2   =  -MB0 = Druck steht zur Verfügung, ansonsten druckloser Umlauf, Prop.-Ventil an A OUT %QW8 , natürlich bei anderer Bestückung ein anderer Wert. Einstellung der Kennlinie – wird in einer vorhergehenden Unterrichtseinheit durchgeführt!!!    Prop.-Wegeventil mit der Software FluidLab H einstellen.  Steuerspannung -10V...+10V soll einen Volumenstrom  von 0…2 l/min ergeben.  Kennlinie linear einrichten.

Erweiterungen :

1. Systemdruck einlesen ( AI In %IW 12 )

Planung -> Vorbereitung

Kennlinie des Prop.-Ventils einstellen, z.B. -+10V = -+2 l/min -> z.B. Software Festo FluidLab H


 Im Voraus muss die Kennline des Prop.-Ventils eingestellt werden.

In den steigenden Ästen sollte das Ventil

z.B. ab ca. 0.2 V ein  Stellsignal geben. Je genauer die Kennlinie eingestellt ist, desto

genauer wird die Position später angefahren.

Ein  Servoventil (z. B. Festo Nr. 567269  bringt hier eine  genaue Kennlinie


->>>>>>> Einstellen auch direkt mit  S71200 /1500 möglich (siehe unten) >>>>>


Aufbau der Anlage und Adressen



Die Kommunikation wird über OPC-Server + S7_OPC_WLAN.EXE Software hergestellt

Aufbau einer App Seite als Beispiel (für Smartphone, iPad, Tablet)

Schritte:

1 Laptop mit WLAN verbunden, Firewall AUS bzw. Dateien freigeschaltet (siehe unten)

2 In TIA ist bei "Eigenschaften" -> PUT /GET  zugelassen

3 Deltalogic OPC Server ist eingerichtet und EIN (siehe unten)

4  Kommunikationssoftware "S7_OPC_WLAN.EXE gestartet

5  Mobiles Endgeräte mit WLAN verbinden und App "NI Data Dashboard" einrichten

 Hier das ganze Arbeitsblatt mit einfachem Programmbeispiel in TIA. Natürlich gibt es viele Möglichkeiten/Programmierstile die Aufgabe zu programmieren. Es soll einfach eine Möglichkeit gezeigt werden.





 Arbeitsbatt:


 Wichtige Zusatzinformationen:

1 Hinweis zu Firewall:

Wenn eine Netzwerkvariable für einen Windows PC bereitgestellt wird, dessen Windows Firewall aktiviert ist, muss die ...\Programme(86)\National Instruments\Shared\Tagger\tagsrv.exe und C:\Windows\SysWOW64\lkads.exe zur Ausnahmeliste der Firewall von Windows hinzufügt werden. Dann kann auf die Variablen zugriffen (lesen und schreiben) werden. Wenn das nicht funktioniert ergänzend im Menü Firewall NI -Software freischalten.

2 OPC-Server:

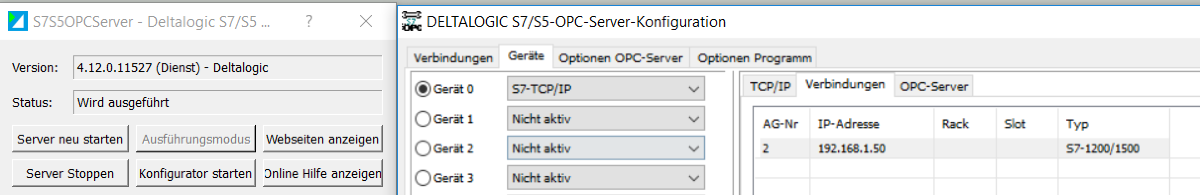

 Es wird der S7-OPC-Server von Deltalogic verwendet (kostenlose Demo-Version). Nach dem Start des OPC-Servers muss dieser einmalig eingerichtet („Konfigurator starten“) werden. Folgende Einstellung vornehmen:
Gerät=0; AG-Nr=2; Verbindung: S7-TCP/IP, bei „Verbindungen“ :IP-Adresse der LOGO angeben, Typ= LOGO!)
Danach OPC-Server starten. Weitere Informationen am Ende der Datei.






*****************************************************************************************


Einstellen der Kennlinie eines Wegeventils mit S7 1200/1500

1. Anlage nach Bild aufbauen

2. SPS -Programm erstellen und starten (Muster siehe unten)

3. OPC-Server einstellen und starten (siehe oben)

4. Software Prop_Kennlinie.EXE starten (auf Anfrage Menü 28 erhältlich)

5. Verstärker einstellen

























Die Software Prop.-Kennlinie.exe sendet +-10 V  Steuerspannung an SPS %MD20.

diese sendet dann den  Int +-27648   an die Verstärkerkarte. Der Durchflusssensor liefert

das Signal 0...10V, bei 2 l/min natürlich 0...2V. Diese wird eingelesen und mit %MD20 an

die Software gesendet.


Beispiel  Programm TIA 14:





















Das TIA-Programm und die Software kann mit Menü 28  angefordert werden.






  Aktualisiert

  am 26.09.2024

############
