EasyPort in Betrieb nehmen

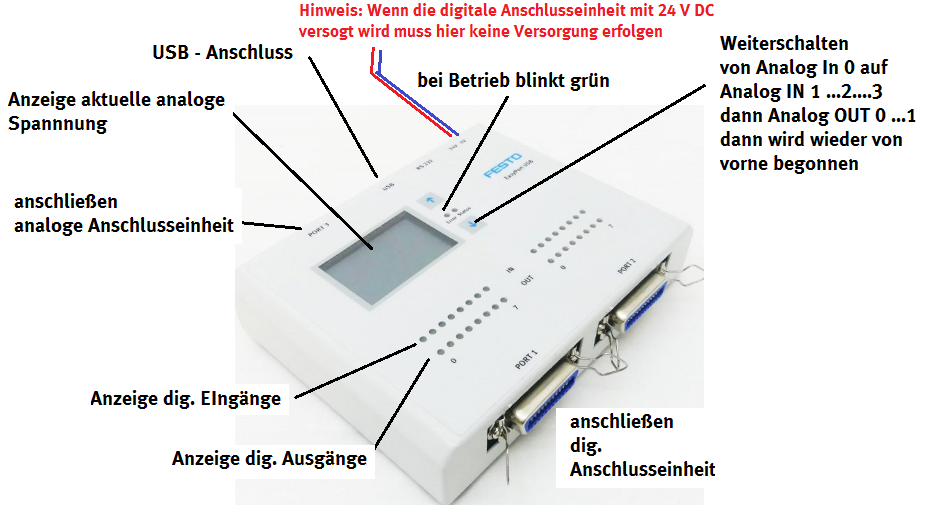

Der EasyPort ist eine Schnittstelle (Interface) PC<->Peripherie. Es gibt 16 (2 Byte) dig. Eingänge 24 V und 16 Ausgänge 24 V, sowie 4 analoge Eingänge (-10V...+10V) und 2 analoge Ausgänge -10V...+10V)

Einsatz in Pneumatik   -Hydraulik  -Prozesstechnik

in Verbindung mit:

1. Software FluidSIM 5

2. Software FluidLab P ->  hier auch Prop-Technik und Regelungstechnik

3.Software FluidLab H  -> incl. ausführlich Prop.-Hydraulik, Druckregelung, Lageregelung


In den folgenden Menüs wird der Einstieg in die Anwendng des EasyPort gezeigt.









Hinweise:

0. Immer zuerst den PC/Laptop hochfahren, und dann erst das USB-Kabel EasyPort->PC an den PC/Laptop anschließen

Wenn die Spannung am EasyPort unterbrochen wird, dann ev.  erneut USB-Kabel

mit PC verbinden. Dies passiert, wenn die Lernenden bei Ihrem Aufbau das Netzgerät ausschalten.


1. Wenn die Universalanschlusseinheit verwendet wird, nur diese an 24 V DC anschließen, wenn mit dem grauen Kabel dann diese mit dem EasyPort verbunden

wird kommt über dieses Kabel die Sromversorgung.


2. Man kann bis zu  4 EasyPort mit einem PC verbinden. Die Einstellung erfolgt

durch Betätigen der beiden Pfeiltasten gleichzeitig.

Bei neuen Geräten wird immer die Adr.=1 sein. Bitte lassen Sie die Addresse 1  bestehen.

3. Wenn Sie noch eine RS232 Schnittstelle (V24)  an ihrem PC haben können Sie auch diese verwenden.






  Aktualisiert

  am 26.09.2024

############
