Wichtiges Tool für ihren Unterricht ist Pneumatik !!

Energie Station - für pneumatische Energie

--->  Geben Sie Ihrem Unterricht eine weitere wichtige Dimension

--->  Verwenden Sie I4.0 Elemente, z.B. Einstellungen mit Hilfe von

        WLAN (Tablet/iPad)

    ----> Dokumentieren Sie automatisch die  Produktionsdaten in Excel

----> Produktionsanlage schaltet die Druckluft  auf Anforderung zu und weg!!

!!!! Kein Aufbau einer Pneumatik - Schaltung ohne Leckagetest und Ermittlung des Luftverbrauchs!!!!

Hinweis :  Festo - Informationen über ein  Industrieventil

Für ihren Unterricht !!

- Condition Monitoring in der Pneumatik    - Leckage Überwachung

 Die Energiestation wird vor einen oder mehrere Verbraucher (Arbeitsstationen) vorgeschaltet. Die Energiestation ist getrennt aufgebaut, weil diese Station mehrere Stationen in einer Produktionslinie vorgeschaltet soll.  Mit dem EasyPort und Laptop werden die Messdaten erfasst und dokumentiert. Es wird mit einem  Prop.-Druckregelventil der System Druck eingestellt.

Wenn WLAN vorhanden ist, kann über ein kostenloses App mit Tablet / iPad / Smartphone auf die Daten zugegriffen werden, bzw. der Druck mit einem Prop-Ventil: Festo Best.Nr. 539779   eingestellt werden.

Beispiel - Aufgabe:

a) Es wird der Druck eingestellt und gemessen (Druck-Volumenstrom) ebenso wird der aktuelle Luftbrauch und die gesamte verbrauchte Luftmenge dargestellt.

b) Es wird der Druck und Luftverbrauch in einer Excel-Datei dokumentiert

c) Es kann einfach die nachfolgende Arbeitsstation auf Leckage geprüft werden

d) Die Druckluft kann von einer externen Steuerung zugeschaltet

    werden..

d) Daten können mit Smartphone/Tablet/iPad gelesen werden und der Druck kann hiermit eingestellt und die Daten ausgelesen

    werden (App: NI Data Dashboard).

Technische Anordnung

Ein dig. Ausgang der Steuerung der Arbeitsstation wird mit dem Eingang I7 bzw. I6 des EsyPort verbunden. Wenn der Ausgang 1 Signal hat wird die Druckluft aufgeschaltet, ansonsten liegt 0 bar an.

   Anschließen EasyPort an Energie Station

 Hinweis: Wenn der Festo Durchflusssenor Bestell-Nr.: 8036235 verwendet wird, dann ist der   Faktor = 5, weil 0...10V = 0...50 Nl/min und Offset = 0.

 WLAN anschließen -  App für Smartphone / Tablet /iPad verwenden

1. WLAN-Router einschalten , PC Firewall ausschalten, Laptop mit Accesspoint verbinden, App von "NI Data Dashboard" installieren und einrichten

2. Am Laptop auf Konsole umschalten (Ausführen-> cmd) und mit -> ipconfig die IP-Adresse von WLAN ablesen  xxx.xxx.xxx.yyy. Mit der IP-Adresse müssen der Laptop und die mobilen Geräte verbunden werden.

1 = Hier werden Faktor und Offset der Sensoren eingestellt.

       Drucksensor F=1, O=0;   Durchflusssensor F=5, O=0 (siehe weiter unten)

2=  Verbindung mit Easyport herstellen und dann Messen einschalten / Stoppen

3= bin. Ausgänge schalten

4= Prop.-Ventil mit Spannung versorgen

5= Hier kann max. Wert der Skala eingestellt werden

6= Wenn man hier einschaltet, dann wird das Prop.-Druckregelventil mit der eingestellten Spannung beaufschlagt wenn entweder I5 oder I6  oder I7  ein 1 Signal bekommt. Das Signal kommt von einer angeschlossenen Arbeitsstation z.B. E-ÜPneumatik, FluidSIM, SPS.

7= Nach der Messung wird gestoppt. dann werden die Daten auf eine Excel-Datei geschrieben.

8 = Hier können die Daten von weiteren PC's mitgelesen werden.

10= Zeigt an ob die Steuerung von einem mob. Endgerät gerade übernommen wird

 Den Faktor und Offset wird in der Datei Settings.txt im Ordner

 der Software verändert. Beim erneuten Start der Software werden dann diese Werte immer übernommen.

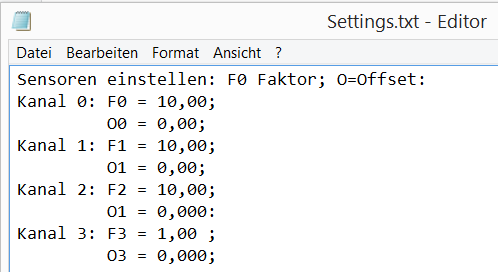

Beispiel für Settings.txt:

**********************************************************

Beispiel für Excel Datei:

Es wird Datum /Uhrzeit.,  akt. Druck, Differenz Luftverbrauch/Messung

und der gesamte Luftverbrauch mitgeschrieben.

Die Daten werden alle 30 Sekunden aufgeschrieben.

 Der Delta Luftverbrauch wird mitgeschrieben, damit in Excel z.B. eine Tages-Verbrauchskurve erstellt werden kann.

 ***********************************************************************

Beispiele und Übungen aus dem Arbeitsblatt:

4.4 Übung 3 : Kontrolle des Druckes

Feststellen des Systemdruckes:

Eingangsdruck an der Wartungseinheit (Manometer) :………………………..bar

Druck am Drucksensor                                                        : ………………………. bar

4.5 Übung 4: Feststellen der Leckage:

Verfahren: Durchflussmessung

--siehe Arbeitsblatt im  Untermenü Download

Verfahren: Druckmessung

Es muss zwischen Energiestation und Arbeitsstation ein Rückschlagventil oder ein Sperrventil eingebaut werden

1. mit Prop-Ventil den Druck auf 6 bar einstellen.

2. mit Handbetätigung am Ventil den Kolben ausfahren lassen und belassen

3. Luftzufuhr mit Absperrventil unterbrechen oder Prop-Ventil=0V

4. Druck messen , nach 3 Min. wieder messen, Druckdifferenz festhalten, oder mit Messprogramm beobachten

5. Nach einer Betriebszeit Messung wiederholen m Drucksensor ablesen, 3 min warten  wieder *******************************************************

Software und kostenlose ausführliche Arbeitsblätter

unter Menü 28 " Kontakt" anfordern.

Die Hardware ist in Packet  TP210 mit allen Komponenten bei Festo Didactic SE erhältlich

 ***************************  Ende   *******************************
