Grundlagen - Verhalten von hydraulischen Bauelementen.Damit die Systeme und deren Verhalten analsysiert werden kann, werden die Versuch mit der Software FluidLab H, EasyPort und PC/Laptop durchgeführt.Das Verhalten hydraulischer Systeme kann sehr gut mit den folgenden Grundversuchen verstanden werden. Hier werden die Versuche beispielhaft auf einem Lehr-Aggregat von Festo Didactic SE durchgeführt.
Die Grundversuche ermöglichen ein Verstehen der physikalischen Zusammenhänge welche später bei den Zylinder- und Motorschaltungen notwendig sind.
Fa. Festo Didactic SE, Denkendorf Hinweis: Es ist für die Versuche zu empfehlen, eine Hydraulikpumpe mit einem Volumenstrom von ca. 4 l/min zu verwenden. Diese Aggregate sind oft als Doppelpumpe ausgeführt, so dass man diese zusammenkoppeln kann, dann stehen 8 l/min zur Verfügung.
Bei den Versuchen wird das Festo-EasyPort USB als Schnittstelle zum PC verwendet. Es wird die Software FluidLab H verwendet
Drucksensor: 0...100 bar -> Signal 0...10V
Durchflusssensor: Ein Tachogenerator wird an der Hydraulikmotor angebaut, 0...10 l/min -> Signal 0...10V
====================== Lernaufgaben ======================== Bei den Lernaufgaben sind jeweils Lösungsvorschläge in rot eingetragen. Die Arbeitsblätter zu den Lernaufgaben können jeweils herunter geladen werden.. =================================================================== 1. Lernaufgabe : Leistung der Anlage kennenlernen ( Kennlinie Ölmenge/Druck ) Erkenntnisse: - Der Volumenstrom ist vom Druck des Hydrauliköls abhängig - Druck entsteht, wenn dem Volumenstrom ein Widerstand entgegengesetzt wird - Bei Pumpenverschleiß sinkt der Volumenstrom der Pumpe - Das Druckbegrenzungsventil verhindert zu großen Systemdruck
Diagramm nach der Versuchsdurchführung (aufgenommen mit FluidLab H):
Das Arbeitsblatt kann heruntergeladen werden ============================================================== 2. Lernaufgabe: Stromventil - Widerstand im hyd. Kreislauf Erkenntnisse: - Der Druckverlust (delta p ) ist abhängig vom Volumenstrom und vom Querschnitt - Alle öldurchflossenen Systeme sind Widerstände und ergeben bei Durchströmung einen Druckverlust
Ergebnisdiagramme nach der Versuchsdurchführung (FluidLab P, Festo Didactic):
Die Durchführung des Versuches erfolgt mit Menü 1.6 -> Strom-und Stromregelventile Das Arbeitsblatt hierzu kann heruntergeladen werden:
3. Lernaufgabe Druckbegrenzungsventil - Kennlinie eines Druckbegrenzungsventils Erkenntnisse: - Der Systemdruck ist größer als der Öffnungsdruck - Der Systemdruck ist abhängig von der Federvorspannung und vom durchfließenden Volumenstrom - Mit der Einstellschraube wird die Federvorspannung eingestellt
Ergebnisdiagramm nach der Versuchsdurchführung (FluidLab H, Festo Didactic):
Die Durchführung des Versuches erfolgt mit Menü 1.7 Druckbegrenzungsventil
Das Arbeitsblatt hierzu kann heruntergeladen werden:
4. Lernaufgabe : Stromregelventil- Kennlinie eines 2-Wege-Stromregelventils
Erkenntnisse: - Der Der Volumenstrom ist ab einer Druckdifferenz von ca. 10 bar konstant - Im unteren Bereich bis ca. 10 bar hat das SRV ein Drosselverhalten

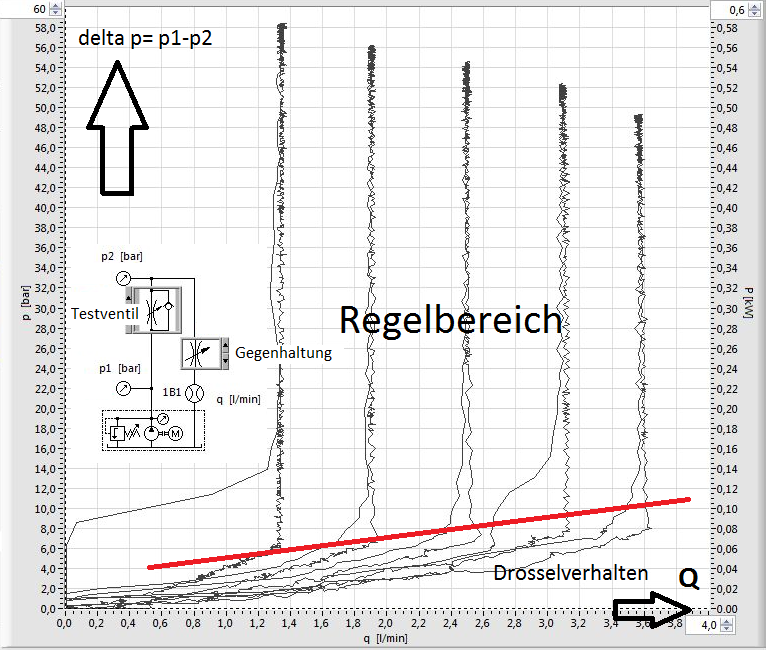

Ergebnisdiagramm nach der Versuchsdurchführung (FluidLab H, Festo Didactic):
Das Arbeitsblatt hierzu kann heruntergeladen werden:
|
