FluidSIM

 Erstellen und Simulieren von pneumatische und hydraulischen Anlagen  sowie elektrischen Schaltungen

Die entworfenen Steuerungen können auch mit virtuellen Modellen verbunden werden und so getestet werden. Download siehe unten

Zusammen mit dem Festo-Easyport können reale Anlagen gesteuert werden.

Arbeiten mit FluidSIM und virtuellen Modellen

Möglichkeit 1:

Schaltplan erstellen und simulieren

Möglichkeit 2:

Schaltplan direkt über das EasyPort angesteuern

Möglichkeit 3:

Mit FluidSIM ein virtuelles Modell ansteuern.

Die Kommunikation FluidSIM -> EasyPort läuft über DDE. Es muss auf dem PC die LabVIEW Runtime 2012bzw 2020 installiert werden (kostenlos, siehe Menü Download).

Vorgehensweise siehe Beschreibung:

 Download der virt. Modelle  über  Menü 25 Kontakt  anfordern

*************************************************************************

Übungsaufgaben Pneumatik:

Übung 0:

Einfachwirkender Zylinder,  Realer Aufbau wird auch mit FluidLab P durchgeführt, el. Ansteuerung, Stromlaufplan, Digitalplan

Inklusive Ansteuerung des virtuellen Modells.

 Übung 1:

Aufgabe:  Mit einem dw. Zylinder sollen Teile geprägt werden. Prägedruck 4,5 bar.

Randbedingungen:

Randbedingungen Energieeffizienz:

[ x ] kurze dünne Leitungen ab Wegeventil

[ x ] Systemdruck ca. 0,5 bar  über dem Prägedruck einstellen

[ x ] Einfahrdruck einstellbar (nur so groß wie notwendig)

[ x ] Leer-Kolbenhub bis zur Prägeposition bzw. Kolbenlänge nur so groß wie notwendig (Konstruktion-

       Kolbenauswahl)

 Sicherheitserweiterungen:

1  Prägedruck vorhanden,  wenn der Zuluftdruck – Abluftdruck (P2-P3) >= 4,5 bar

2 vor dem Ausfahren beide Grenztaster abfragen, also ausfahren wenn –BG3 und nicht –BG4

3 Erweiterung auf 2 entsperrbare Rückschlagventile direkt nach dem Zylinder

Berechnungen:

1 Prägekraft (Kolben d=20mm) :……………………………………………………………………………………

2 Luftverbrauch je Prägung :………………………………………………………………………………………….

Einfachlösung :  Zuluftdrosselung,  Druckregelventil, el. Schaltplan:

Beispiel mit Grenztaster und 1 Druckschalter

Aufgabe und Lösung der Aufgabe:

Übung 2:  Hydraulik - Eilgang-Vorschub-Steuerung

Information/Aufgabe:

Für eine Werkzeugmaschine wird eine Steuerung entworfen. Die Eilgang/Vorschub-Steuerung wird als Sekundärsteuerung ausgeführt. Es wird ein 5/3 Wegeventil mit Sperrmittelstellung verwendet, weil bei „Stop“ der Kolben hydraulisch eingespannt sein soll. Das Wegeventil zum Stromregelventil ist so geschaltet, dass bei Grundstellung das Stromregelventil aktiv ist, also die Vorschubgeschwindigkeit aktiv ist.

Technische Daten:

Zylinder : 16/10/200

Pumpe   : ……4,2……. l/min

Stromregelventil Einstellung : 0,5 l/min

Berechnungen:

Bei 4,2 l/min – Pumpe:

Eilganggeschwindigkeit:   v= Q/A =…20 m/min………………………………….

Vorschubgeschwindigkeit :……2,5 m/min…………………………………………..

Rückhubgeschwindigkeit :………50 m/min……………………………………………

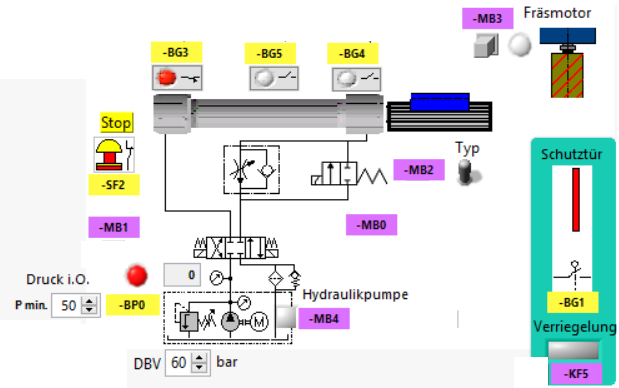

Virtuelles Modell:

Lösung mit GRAFCET:

******************************************************************

Beispiel : FluidSIM mit virt. Modell -> Fallmagazin:

Es gibt z.Z. 12 virtuelle Modelle, siehe Beispiele, welche mit FLuidSIM 5 laufen und gleichzeitig mit mobilen. Endgeräten (Smartphone, Table, iPad) ansprechbar sind.

Schullizenzen können mit Menü25 -> Kontakte angefordert werden.
