Hier nur am Beispiel Pneumatik

Die Software FluidLab P  ist zum Messen, Steuern und Regeln erstellt worden.

Anhand der einzelnen Menüs werden praxisgerechte Aufgaben durchgeführt.


Beispiel 1:  Druckkurve eines einfachwirkenden Zylinders aufnehmen

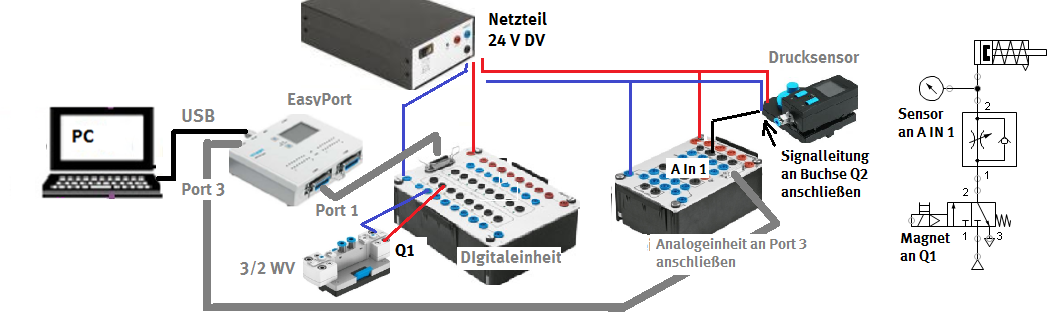

Schritt 1:  Aufbau der Anlage










a) Komponenten pneum. verschlaucht                                                [....] i. O.

b) Drossel so eingestellt, dass Ausfahrzeit ca. 2 Sekunden             [....] i. O.

c) Elektrische Verdrahtung durchgeführt                                             [.....] i. O.

d) Spannung 24V DC  Netzteil eingeschaltet                                       [.....] i.O.

e) PC hochgefahren                                                                                  [.....] i.O.

f) Jetzt USB EasyPort an PC anschließen                                             [.....] i.O.
g) Software FluidLab P starten

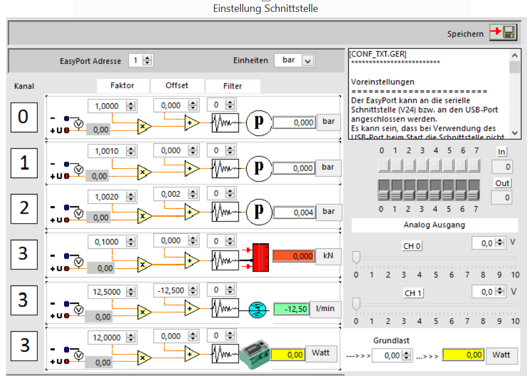

 Nach dem Starten der Software wird nach ein paar Sekunden die LED für das EasyPort grün. Jetzt kommt man über den Button "Gabelschlüssel" in das Menü "EInstellung Schnittstelle"





In diesem Menü ist für diese Aufgabe alles schon richtig voreingestellt.


f) Testen mit diesem Menü

Am Schiebeschalter  Out Nr,. 1 kann jetzt das Magnetventil geschaltet werden und

der Kolben fährt aus. Am Kanal 1 kann die Sensorspannung  und der Druck abgelesen werden. Der Faktor ist = 1, weil  der Sensor 0...10V =  0...10 bar ist.             [..... ]i. O.

Dann dann Menü wieder schließen





















g) Aufzeichnen der Druckkurve

Hierzu Menü mit dem "Zylinder" anklicken und dann das Menü 2.1

1= Bild für die Zuordnungsbeschaltung

2= Kolben ausfahren

3=Kolben einfahren
























 Hat alles funktioniert?                                                               [.....] i. O.
