Hinweis:

Eine Aufgabe und ausführliche Darstellung und  Hintergrund ist im Menü 10 dargestellt, deshalb hier nur die einfache Anfänger Darstellung. Die Hardware dazu ist im Paket TP210 von Festo Didactic.


Schritt 1:  Pneumatischer Aufbau








Hinweis: Zu ersten Start kann man auch als Arbeitsstation eine einfache Drossel nehmen


a)  Alle Teile richtig verschlaucht?                                                   [.....]  i. O.

      Bei Rückschlagventil und Durchflusssensor auf Richtung achten

b) Druckluftversorgung EIN auf 7 bat eingestellt                          [.....]  i. O.

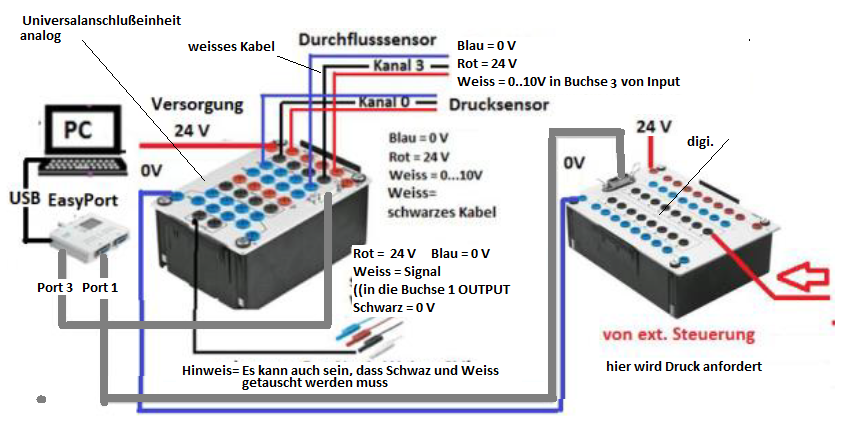

Schritt 2 : Elektrische Verdrahtung











a) Universalanschlusseinheiten (dig. und analog) an 24 V anschließen      [....] i. O.

b) Drucksensor anschließen, Hinweis: Signalleitung am Sensor an Q2        [....] i. O.

     Signalleitung an Input 0

c) Durchflusssensor anschließen, Signalleitung  an Input 3                            [....] i.O.

d) Spannung einschalten, EsayPort blinkt grün                                                  [....] i.O.

e) PC hochfahren, danach USB-Kabel mit verbinden                                         [....] i.O.

d) Spannung einschalten, EsayPort blinkt grün


Schritt 3:  Software EasyPort_WLAN.EXE starten

1 = Sensoren einstellen

2 = EasyPort verbinden und Starten

3 =  Ausgängen schalten

4 = Prop.-Ventil ansprechen 0...10V



Einfache Übungen:

    a)  Druck einstellen:

          Stellen Sie einen Druck von 3 bar ein. ((Spannung= 3*1,667=5V))          [i....]  i.O.

    b)   Leckage bestimmen:

           1. Druck auf 6 bar = 10V einstellen  Startdruck = ............bar

           2. Steuerspannung wieder auf 0 V stellen und Zeit= 2 min warten

           3. Enddruck ablesen  Enddruck= ..........bar

           Ergebnis:.................................................................                                       [....] i.O.


Diese Übung als Video:
