Einbinden des Operator Panel KTP 400

Sinnvoll ist die Verbindung über einen WLAN-Router (z.B. Fritz!Box 4020  ca. 50 €).

















Schritt 1:  Alle Geräte müssen im gleichen Netz sein. Z.B. = 192.168.1. xxx

                  Hierzu am KTP 400 über Menü -> Settings -> die IP-Adresse einstellen!!


Schritt 2: LOGO!8 Programm erstellen, hierbei auch die Variablen eintragen, bei den

                 analogen Eingängen auch im VM Speicher eintragen. Die Adressen von LOGO

                 entsprechend auf S7 umsetzen. (Tabelle  bei www.Deltalogic->OPC-Server-

                 >Handbuch -> LOGO

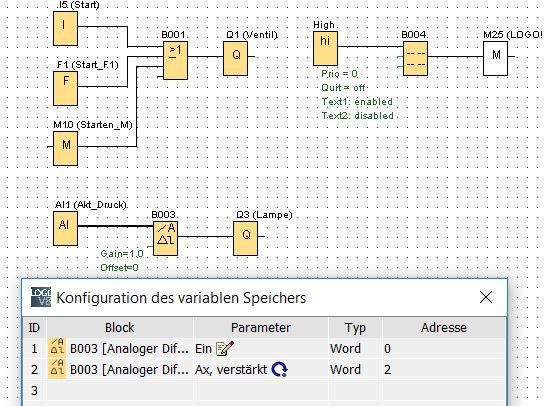

Beispielprogramm:



Schritt 3: Erstellung mit TIA 14  -> Video  zeigt das vorgehen











Alternativ können Sie auch ein Video auf Youtube anschauen:

hier die Adresse :   https://www.youtube.com/watch?v=X_H-ww18oGs



Schritt 4: Natürlich kann das Ganze auch direkt auf Tablet/iPad/Smartphone dargestellt

werden. Informationen siehe Menü 2, Beispielbilder und das Video dort.






  Aktualisiert

  am 26.09.2024

############
