  Übungsaufgaben - Kurs als Einführung in LabVIEW gedacht

Die Musterlösungen sind ab der Version 2012 lauffähig. Es werden in den Aufgaben die folgenden Tool's verwendet:















DIese Tool's können im Menü "Download" heruntergeladen werden !

Zur Programmierung stehen kostenlos  Tools zu Verfügung, welche das Erstellen von Steuerungsprogrammen vereinfachen. So z.B.: Speicher, Zeitglied, Zähler, R-Trig,

direkter E-Mail Versand. Ebenso  Tools für das Arbeiten mit EasyPort und DDE-Kommunikation.

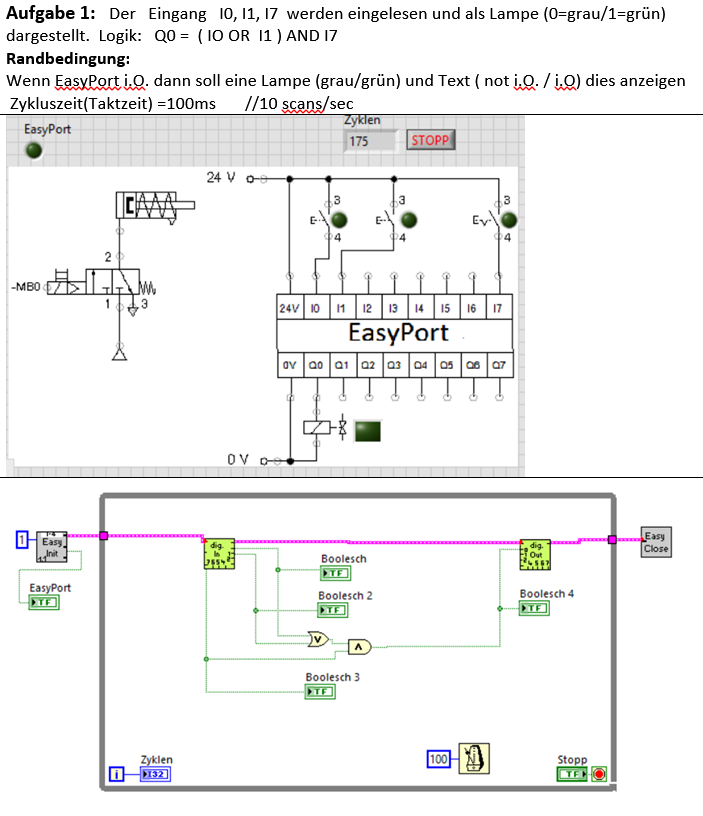

 Bei der Aufgabe 1 wird der Festo EasyPort zur Steuerung verwendet



























































 Aufgabe 2 kann stufenförmig aufgebaut werden.

Stufe 1: Nur Steuerung

Stufe 2: Fehlermeldung Systemdruck

Stufe 3: Fehlermeldung Grenztasterfehler

Stufe 4: Daten auf Datenträger schreiben



Panel:

































Diagramm:























































Aufgabe 3  Zweipunktregler als Unterprogramm

Hier wird eine 2-Pkt-Druckregelung -> Pneumatik  erstellt. Der Regler wird als Unterprogramm ausgeführt. In LabVIEW kann jedes Programm Hauptprogramm und Unterprogramm sein. In unserem Falle werden Variable übergeben.



























Aufbau des Unterprogramms:

Panel                                       Diagramm







Aufbau des Hauptprogramms:





























Quellcode des gesamten Programms einschließlich Sollwerte aus Excel laden:







************  Ansteuerung des Festo -  Meclab  Transportbandes ********

Aufgabe 4:  MecLab ansteuern



























Grundbeispiel: Nur Motor Ansteuerung:





















 Erweiterung Motor und Magnet:



















************  Ansteuerung des Festo -  Meclab  Magazin ********



































































Alternative Lösungen:

 Lösung 1 : Mit Schrittzähler - > Case Struktur





































Lösung 2: Mit Formelknoten und Programmiersprache C

                  Wenn Sie Arduino oder andere MC mit Hochsprachen

                  verwenden, werden Sie  ähnliche Strukturen haben.





























***************************************************

Aufgabe 5:  Daten sollen als *.csv-Datei auf einen Datenträger geschrieben werden.

Im Zusammenhang mit i4.0 sollen z.B. Fertigungsdaten auf einen Datenträger geschrieben werden. In der nachstehenden Übung wird die akt. Uhrzeit und ein Zahlenwert mit Einheit auf einen Datenträger geschrieben.
