ZQ:  Kleben von Werkstücken z.B. Handyschalen

Handyschalen sollen geklebt werden. Hierzu wird die Klebekraft mit einem Prop.- Druckregelventil angesteuert. Der Klebedruck wird mit einem dw. Pneumatikzylinder erzeugt. Jedes Handyschschalenpaar hat auf der Innenseite einen Transponder eingeklebt. Dieser beinhaltet den Klebedruck und die Klebezeit. das Format des Strings siehe im Übersichtsbild. Die Steuerung wird mit einer S7 1200 erstellt. Über ein kleines Kommunikationsprogramm wird die Fertigung durchgeführt. Die Produktionsdaten werden in Excel mitgeschrieben.

Hinweis: Das RFID/NFC - Geräte wird über Ethernet mit dem PC/Laptop veprbunden und

vondort aus gelesen. Dies erfolgt nicht über die SPS, weil hier i.r.R: über IO-Link gefahren werden muss. Zudem ist die Parametrierung nicht einfach, Zudem sind wir hier vonder Steuerung unabhängig und können einfach den Transponder an jedem PC/Smartphone lesen und schreiben-















Überblick der Beschaltung




















Kommunikationsprogramm:

1 = Werker eintragen oder  RIFD einlesen

2 = Verbindung zu OPC-Server-SPS starten (LED wird grün)

3 = RFID an Handyschalen einlesen

4 =  Klebeprozess starten

5 = Hier wird automatisch der Datensatz für Excel eingetragen

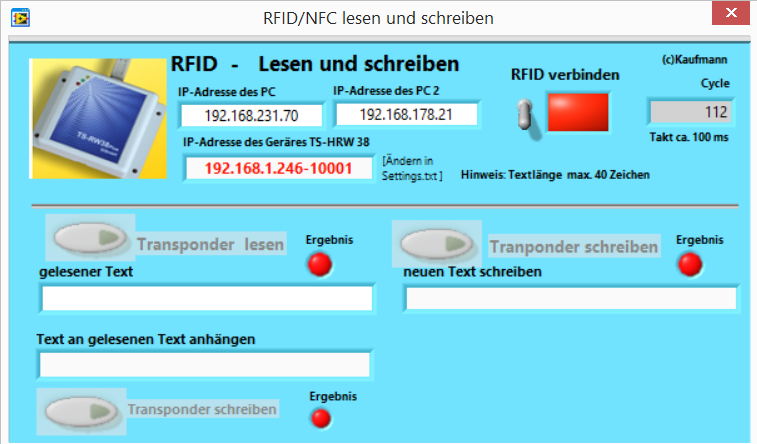

 Kleine Software zum Lesen und Schreiben des Transponders:








Das komplette Arbeitsblatt incl. Software kann kostenlos mit Menü  28 angefragt werden.






  Aktualisiert

  am 26.09.2024

############
